【VIS+NIR】nkデータ of 水板スライドガラス(S2226)
- 試料:
*水板スライドガラス (S2226)
*基板厚: 1.25mm - 測定:
*分光光度計(V-670)+絶対反射率測定ユニット
*波長 WL: 400-2000nm(VIS/NIR切替:850nm)
*入射角: 5°
*反射率 R1: 有効数字3桁または小数第1-2位まで
*透過率 T1: 有効数字3桁または小数第1-2位まで
*測定日: 2018/12/20 - 解析:
*屈折率 n_fit: 有効数字3-4桁;セルマイヤー分散式を適用
*消衰係数 k_smooth: 有効数字1-2桁;隣接平均を適用→K-K関係なし
*nkデータ名: (n,k)水板_b81220【A】
*プログラム: CalcNK_v5.5a(2020/7/9) - メモ:
*VIS/NIR切替波長(850nm)での段差により,波長600-850nmの屈折率が大きめに算出されている→測定に改善の余地あり

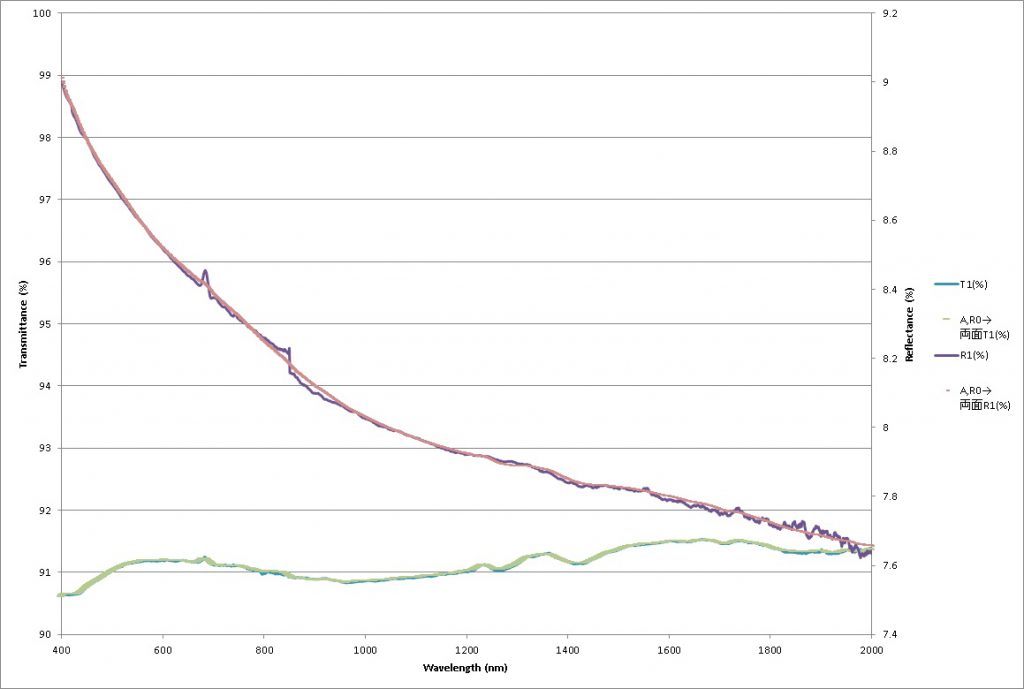

![](http://www.ee.utsunomiya-u.ac.jp/yoda-lab/wp/wp-content/uploads/2020/07/基板|水板【A】(スライドガラスS2226)_b81220-1024x689.jpg)
![](http://www.ee.utsunomiya-u.ac.jp/yoda-lab/wp/wp-content/uploads/2020/08/image-33.png)
WL(nm) n_fit k_smooth R1(%) T1(%)
2000 1.50152 1.26E-06 7.6355 91.3932
1995 1.50158 1.24E-06 7.6379 91.3865
1990 1.50164 1.26E-06 7.6356 91.3703
…
410 1.55413 1.03E-07 8.9581 90.6457
405 1.5549 9.78E-08 8.9791 90.6553
400 1.55627 9.55E-08 9.0014 90.628
